Kanal "2"

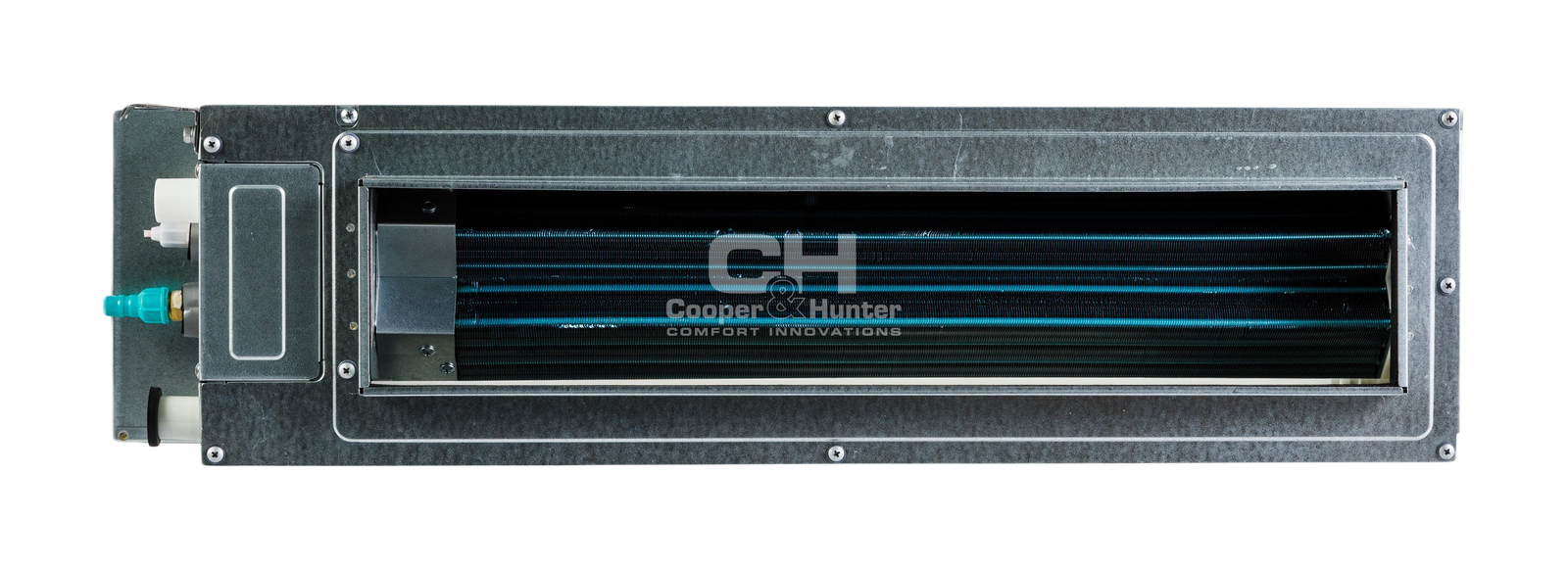

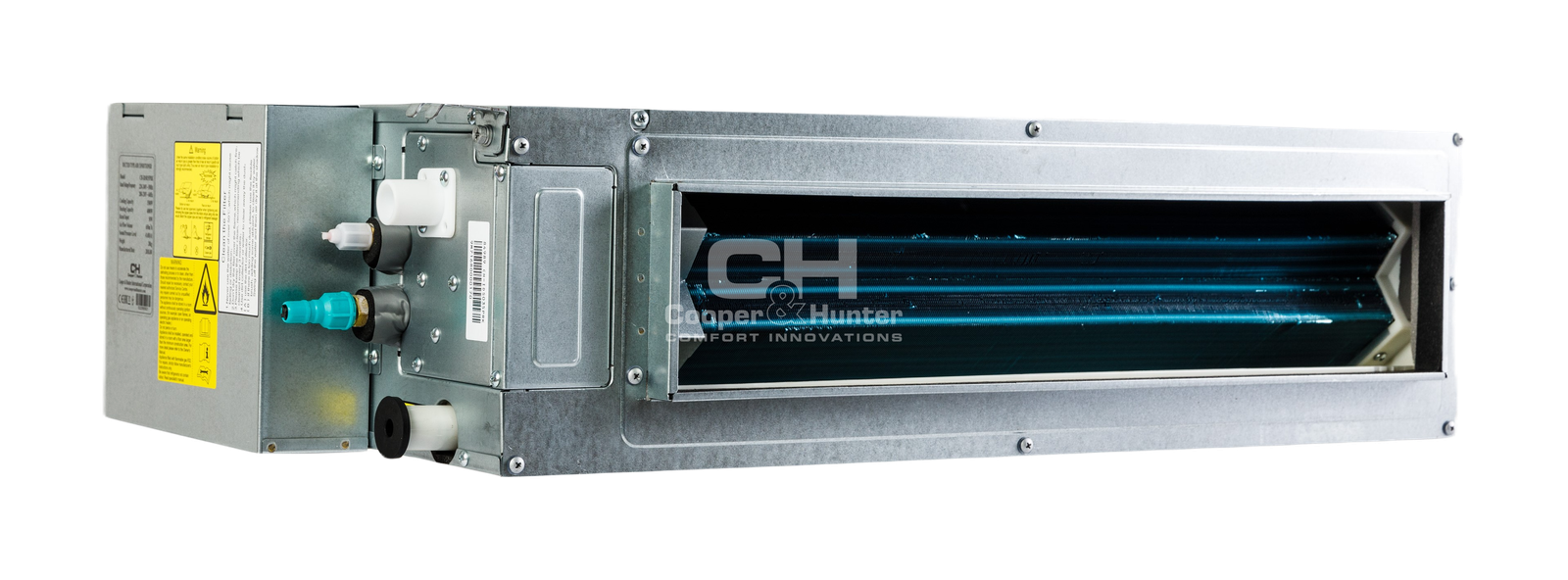

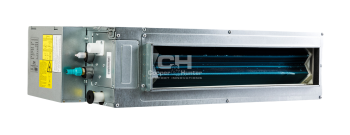

Kanalski klima uređaji namijenjeni su za ugradnju u stropne prostore, a njihova najveća prednost je mogućnost projektiranja ventilacijskih otvora bilo gdje u spuštenom stropu. Dostupni u šest kapaciteta, sposobni su ispuniti zahtjeve svake investicije.

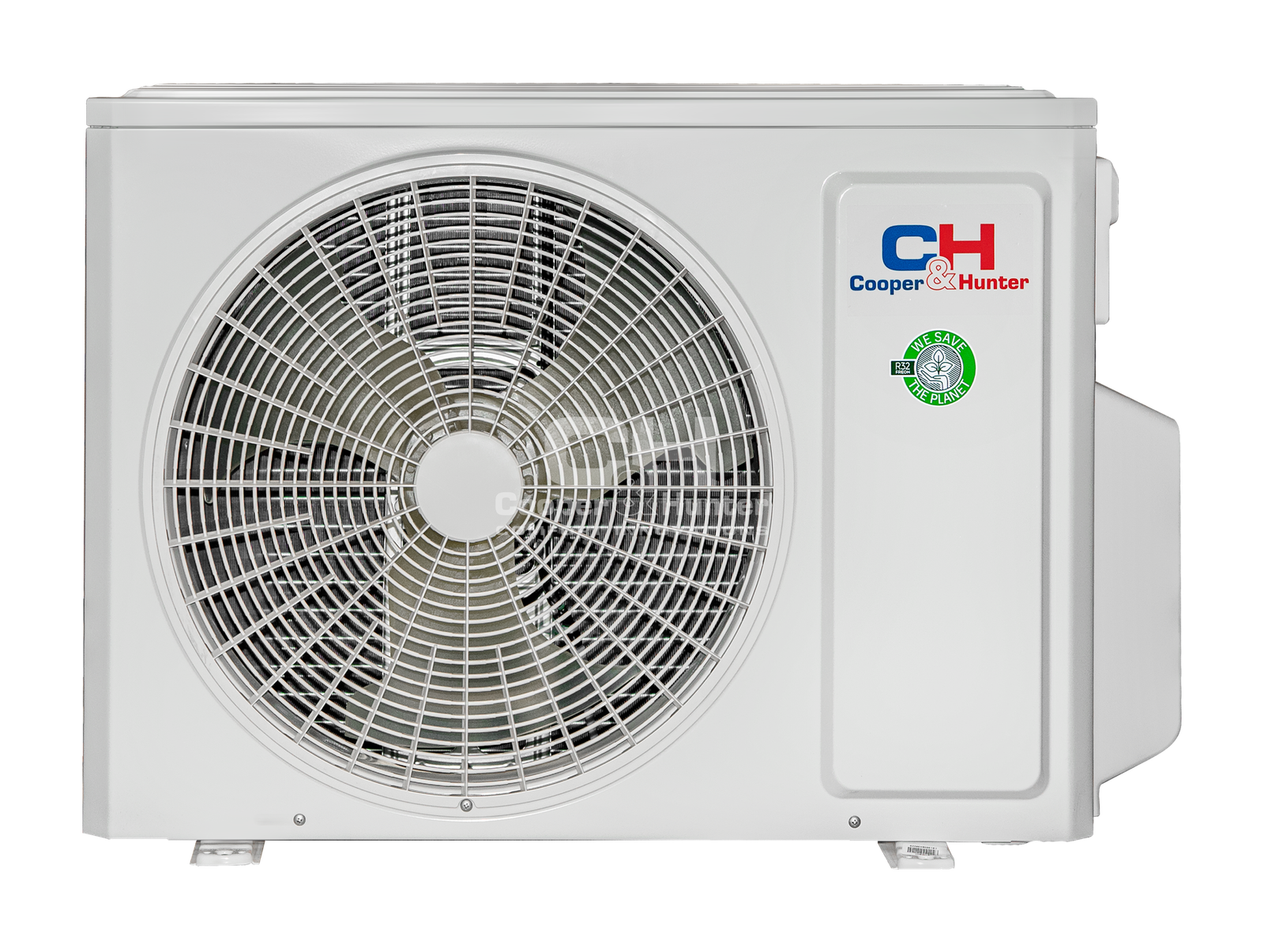

Izmjenjivač vanjske jedinice opremljen je premazom protiv korozije, čime se produljuje njegov vijek trajanja.
Kondenzatna pumpa omogućuje odvod kondenzata kada odvod gravitacije nije moguć.
Motor visoke kvalitete osigurava stabilan i tih rad uređaja
Dugi cjevovodi
Klima uređaj je dizajniran da postigne visoku učinkovitost i bude ekonomičan u korištenju
Kada je ova funkcija aktivirana, postavke temperature su ograničene radi uštede energije
U načinu grijanja, unutarnja jedinica će početi upuhivati zrak kada se postigne dovoljno visoka temperatura
Koristeći ovu opciju, korisnik može značajno smanjiti razinu buke tijekom spavanja postavljanjem ventilatora na malu brzinu
Jedinica radi tiše sa smanjenom brzinom ventilatora i automatskim postavkama
Funkcija održavanja pozitivne temperature u prostorijama gdje nema potrebe za održavanjem više temperature
Senzor ugrađen u daljinski upravljač osjeća temperaturu okoline, šaljući signal unutarnjoj jedinici kako bi mogla kontrolirati protok zraka i temperaturu.
Omogućuje daljinsko upravljanje uređajem pomoću posebne aplikacije
Funkcija spavanja
Mogućnost promjene °F u °C
Lakša je zamjena komponenti i održavanje uređaja.
U slučaju kvara ili gubitka struje, jedinica pamti posljednje postavke i automatski se vraća na te postavke nakon nastavka rada
Nakon što se jedinica isključi, ventilator će nastaviti raditi malom brzinom kako bi osušio jedinicu. Time se sprječava stvaranje plijesni
Jedinica radi u širokom rasponu napona i napajanja, što značajno smanjuje utjecaj temperature okoline
Ekološko i učinkovito rashladno sredstvo niske zapaljivosti
I-Action tehnologija
Il DC pretvarač
Manje dimenzije jedinice olakšavaju montažu i transport te smanjuju troškove rada
Zahvaljujući širokom rasponu brzina ventilatora, uređaj može prilagoditi brzinu trenutnim potrebama i uvjetima
Omogućuje uvođenje kanala svježeg zraka
Kanalna jedinica ima mogućnost promjene tlaka.
Sprječava smrzavanje kondenzata i osigurava nesmetan rad uređaja na niskim temperaturama
Funkcija brze prilagodbe temperature zahtjevima korisnika.
Ova funkcija vam omogućuje da zaključate tipke na daljinskom upravljaču, npr.
Mogućnost upravljanja više uređaja istovremeno pomoću centralnog zidnog kontrolera
Mogućnost programiranja uređaja za bilo koje vrijeme uključivanja/isključivanja za svaki dan u tjednu posebno
Kvarovi uređaja signaliziraju se na zaslonu pomoću kodova grešaka, što olakšava dijagnosticiranje njihovih uzroka
Iko je potrebno, uređaj se sam odleđuje, čime se povećava učinkovitost grijanja i štedi energija
| Model | CH-IDS035PRK2/CH-IU035RK2 | CH-IDS050PRK2/CH-IU050RK2 | CH-IDS071PRK2/CH-IU071RK2 | CH-IDH100PRK2/CH-IU100RM2 | CH-IDH140PRK2/CH-IU140RM2 | CH-IDH160PRK2/CH-IU160RM2 | |
| Napajanje unutarnje jedinice | F/V/Hz | 1F/220-240V/50Hz | 1F/220-240V/50Hz | 1F/220-240V/50Hz | 1F/220-240V/50Hz | 1F/220-240V/50Hz | 1F/220-240V/50Hz |
| Napajanje vanjske jedinice | F/V/Hz | 1F/220-240V/50Hz | 1F/220-240V/50Hz | 1F/220-240V/50Hz | 3F/380-415V/50Hz | 3F/380-415V/50Hz | 3F/380-415V/50Hz |
| Hlađenje | |||||||
| Nazivni kapacitet | kW | 3.50 | 5.30 | 7.10 | 10.50 | 13.40 | 16.00 |
| Nominalna potrošnja energije | kW | 1. ožujka | 1.51 | 1.92 | 3.00 | 4.50 | 5.40 |
| Godišnja potrošnja energije | kW/godina | 189 | 294 | 377 | 574 | / | / |
| EER | W/W | 3.40 | 3.50 | 3.70 | 3.50 | 2.98 | 2.96 |
| SEER | W/W | 6.50 | 6.30 | 6.60 | 6.40 | 6.10 | 6.10 |
| Energetski razred | / | A++ | A++ | A++ | A++ | A++ | A++ |
| Grijanje | |||||||
| Nazivni kapacitet | kW | 4.00 | 5.60 | 8.00 | 11.50 | 15.50 | 17.00 |
| Nominalna potrošnja energije | kW | 1.00 | 1.42 | 2.00 | 2.80 | 4.50 | 4.70 |
| Godišnja potrošnja energije | kW/godina | 1050 | 1365 | 1605 | 2333 | / | / |
| COP | W/W | 4.00 | 3.95 | 4.00 | 4.10 | 3.44 | 3.62 |
| SCOP | W/W | 4.00 | 4.00 | 4.10 | 4.20 | 4.00 | 4.00 |
| Energetski razred | / | A+ | A+ | A+ | A+ | A+ | A+ |
| Raspon radne temperature - hlađenje | °C | -20~52 | -20~52 | -20~52 | -20~52 | -20~52 | -20~52 |
| Raspon radne temperature - grijanje | °C | -20~24 | -20~24 | -20~24 | -20~24 | -20~24 | -20~24 |
| Model | CH-IDS035PRK2 | CH-IDS050PRK2 | CH-IDS071PRK2 | CH-IDH100PRK2 | CH-IDH140PRK2 | CH-IDH160PRK2 | |
| Strujanje zraka | m3/h | 400/500/550/600 | 600/700/800/900 | 800/900/1000/1100 | 1200/1400/1600/1700 | 1500/1800/2100/2300 | 1700/2000/2300/2600 |
| Razina zvučnog tlaka | db(I) | 30/32/33/35 | 31/33/35/36 | 31/33/35/37 | 36/37/38/39 | 38/40/42/43 | 40/42/44/46 |
| Dimenzije (Š x D x V) | mm | 700x450x200 | 1000x450x200 | 900x655x260 | 1340x655x260 | 1400x700x300 | 1400x700x300 |
| Transportne dimenzije (širina x dubina x visina) | mm | 1008x568x275 | 1308x568x275 | 1115x772x320 | 1568x770x323 | 1601x813x365 | 1601x813x365 |
| Visina x širina usisno/ispusnog difuzora | mm | 200x700 / 122x585 | 200x1000 / 122x885 | 234x871 / 215x740 | 220x1188 / 215x1153 | 264x1362 / 197x1151 | 264x1362 / 197x1151 |
| Neto/bruto težina | kg | 18,0/22,0 | 24,0/29,0 | 29,5/33,5 | 43,0/49,0 | 52,0/58,0 | 55,0/62,0 |
| Model | CH-IU035RK2 | CH-IU050RK2 | CH-IU071RK2 | CH-IU100RM2 | CH-IU140RM2 | CH-IU160RM2 | |
| Strujanje zraka | m3/h | 1800 | 2200 | 3600 | 4800 | 5200 | 5500 |
| Razina zvučnog tlaka | db(I) | 48 | 52 | 55 | 57 | 59 | 60 |
| Dimenzije (Š x D x V) | mm | 675×285×553 | 745x300x555 | 889x340x660 | 940x370x820 | 940x370x820 | 990x370x960 |
| Transportne dimenzije (širina x dubina x visina) | mm | 794×376×605 | 872x398x609 | 1032x456x730 | 1093x497x885 | 1093x497x885 | 1153x478x1110 |
| Neto/bruto težina | kg | 24,5/27,0 | 30,5/33,0 | 41,5/45,0 | 75,0/82,0 | 81,0/88,0 | 94,0/103,0 |
| Odvodnja kondenzata | mm | F25 | F25 | F25 | F25 | F25 | F25 |
| Cijevi za hlađenje | |||||||
| Tekućina/plin | mm | F6.35 / F9.52 | F6.35 / F12.70 | F9,52 / F15,88 | F9,52 / F15,88 | F9,52 / F15,88 | F9,52 / F15,88 |
| Tekućina/plin | inč | 1/4" / 3/8" | 1/4" / 1/2" | 3/8" / 5/8" | 3/8" / 5/8" | 3/8" / 5/8" | 3/8" / 5/8" |
| Rashladno sredstvo | R32 | R32 | R32 | R32 | R32 | R32 | |
| Količina rashladnog sredstva | kg | 0,57 | 0,85 | 1.50 | 2.10 | 2.80 | 3.50 |
| Dodatna količina rashladnog sredstva | g/m | 16 | 16 | 20 | 20 | 35 | 35 |
| Standardna dužina | m | 5.0 | 5.0 | 5.0 | 5.0 | 7.5 | 7.5 |
| Maksimalna duljina bez potrebe za punjenjem rashladnog sredstva | m | ≤7,0 | ≤7,0 | ≤7,0 | ≤7,0 | ≤9,5 | ≤9,5 |
| Maksimalna duljina | m | 30 | 30 | 30 | 75 | 75 | 75 |
| Maksimalna visinska razlika | m | 15 | 20 | 20 | 30 | 30 | 30 |
| Preporučeno električno ožičenje i zaštita | |||||||
| Jedinica kabela za napajanje unutarnji + komunikacija | mm2 | 4x1,0 mm2 | 4x1,0 mm2 | 4x1,0 mm2 | 4x1,0 mm2 | 4x1,0 mm2 | 4x1,0 mm2 |
| Jedinica kabela za napajanje vanjski | mm2 | 3x1,5 mm2 | 3x1,5 mm2 | 3x2,5 mm2 | 5x1,5 mm2 | 5x1,5 mm2 | 5x1,5 mm2 |
| Komunikacijski kabel do kontrolera | mm2 | 2x0,75 mm2 | 2x0,75 mm2 | 2x0,75 mm2 | 2x0,75 mm2 | 2x0,75 mm2 | 2x0,75 mm2 |
| zaštita | A | 16 | 16 | 20 | 20 | 20 | 20 |

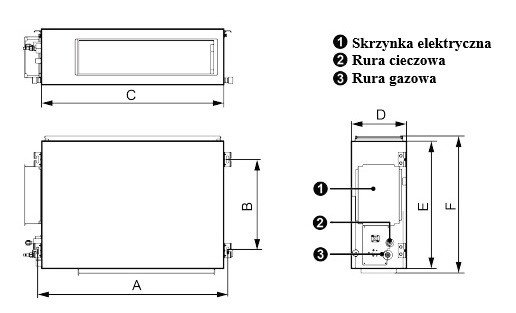

| Model | I | B | C | D | E | F |
| CH-IDS035PRK2 | 760 | 415 | 700 | 200 | 450 | 486 |
| CH-IDS050PRK2 | 1060 | 415 | 1000 | 200 | 450 | 486 |
| CH-IDH140PRK2 | 1440 | 500 | 1400 | 300 | 700 | 754 |
| CH-IDH160PRK2 | 1440 | 500 | 1400 | 300 | 700 | 754 |

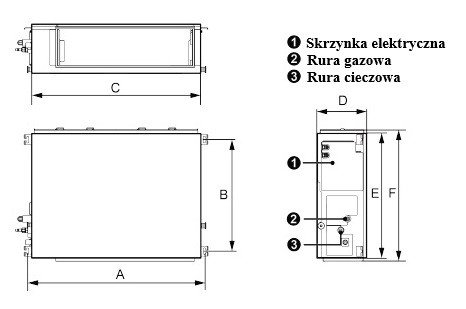

| Model | I | B | C | D | E | F |
| CH-IDS071PRK2 | 942 | 590 | 900 | 260 | 655 | 692 |
| CH-IDH100PRK2 | 1381 | 585 | 1340 | 260 | 655 | 697 |

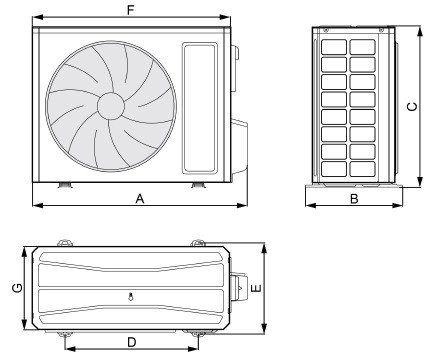

| Model | I | B | C | D | E | F | G |
| CH-IU035RK2 | 732 | 330 | 553 | 455 | 310 | 675 | 285 |
| CH-IU050RK2 | 802 | 350 | 555 | 512 | 331 | 745 | 300 |
| CH-IU071RK2 | 958 | 402 | 660 | 570 | 371 | 889 | 340 |
| CH-IU100RM2 | 1020 | 427 | 820 | 635 | 396 | 940 | 370 |
| CH-IU140RM2 | 1020 | 427 | 820 | 635 | 396 | 940 | 370 |
| CH-IU160RM2 | 1020 | 427 | 960 | 755 | 396 | 990 | 370 |
