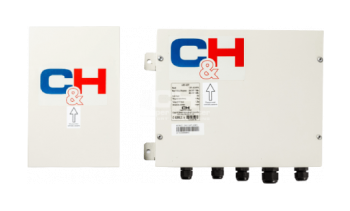

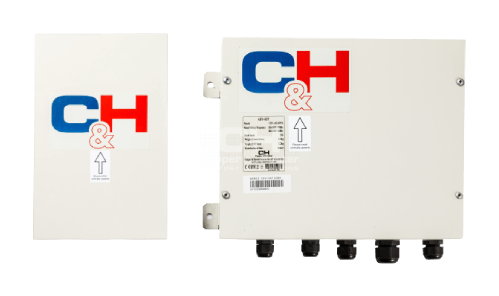

CHV5 IHU KIT
R410I
Modularni rad

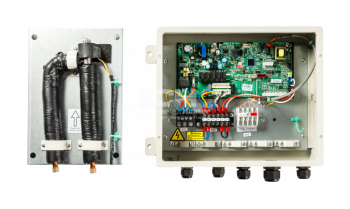

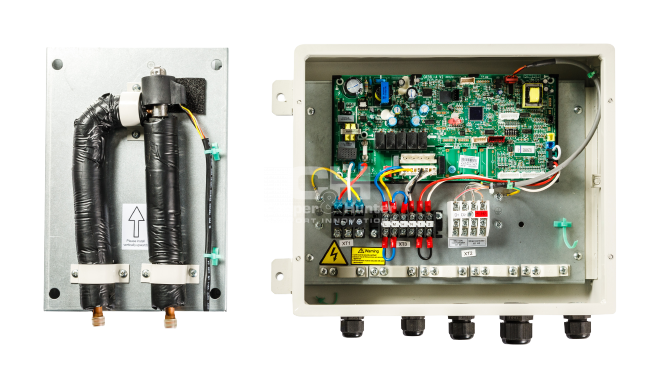

Ekspanzijski ventil s AHUKIT modulom je skup uređaja koji se koristi u klima komorama. Ovaj komplet kombinira vanjske jedinice CHV5 sustava s izmjenjivačima topline. Osnovni kapaciteti pojedinačnih sklopova od 3.6 do 56,0 kW - mogu se kombinirati za dobivanje veće snage.
Različite mogućnosti montaže, jednostavan dizajn.
Jednostavna struktura, pogodna za implementaciju u vaš projekt.
Širok raspon dopuštenja, primjenjiv na različite opcije.
Signalizacija greške: jednostavan i pouzdan sustav.
Iutonomni CHV5 sustav - nije potreban izvor hladnoće/topline
Otkrijte značajke i funkcije
Jednostavno održavanje
Lakša je zamjena komponenti i održavanje uređaja.
Funkcija automatskog ponovnog pokretanja
U slučaju kvara ili gubitka struje, jedinica pamti posljednje postavke i automatski se vraća na te postavke nakon nastavka rada
Visoka učinkovitost
Klima uređaj je dizajniran da postigne visoku učinkovitost i bude ekonomičan u korištenju
Ugodan noćni način rada
Koristeći ovu opciju, korisnik može značajno smanjiti razinu buke tijekom spavanja postavljanjem ventilatora na malu brzinu
Funkcija tihog rada
Jedinica radi tiše sa smanjenom brzinom ventilatora i automatskim postavkama
Sat
Na daljinskom upravljaču može se prikazati trenutno vrijeme.
Grijanje 8°C
Funkcija održavanja pozitivne temperature u prostorijama gdje nema potrebe za održavanjem više temperature
Iutomatski način rada
Iutomatski način rada
°F do °C
Mogućnost promjene °F u °C
Kompaktan dizajn
Manje dimenzije jedinice olakšavaju montažu i transport te smanjuju troškove rada
Višestruke brzine ventilatora
Zahvaljujući širokom rasponu brzina ventilatora, uređaj može prilagoditi brzinu trenutnim potrebama i uvjetima
MOŽE tehnologija
Moderna MOŽE komunikacijska tehnologija
Samodijagnoza
Kvarovi uređaja signaliziraju se na zaslonu pomoću kodova grešaka, što olakšava dijagnosticiranje njihovih uzroka
Počnite pri smanjenom naponu
Jedinica se sigurno pokreće pri smanjenom naponu
Sigurnost
Jedinica je opremljena mnogim značajkama koje osiguravaju pouzdan rad.
Širok raspon napona
Jedinica radi u širokom rasponu napona, smanjujući utjecaj fluktuacija napona na rad uređaja
Odbrojavanje vremena 24
Tjedni mjerač vremena
Mogućnost programiranja uređaja za bilo koje vrijeme uključivanja/isključivanja za svaki dan u tjednu posebno.
Centralna kontrola
Mogućnost upravljanja uređajem na daljinu
Zaključavanje tipkovnice
Ova funkcija vam omogućuje da zaključate tipke na daljinskom upravljaču, npr.
Daljinski nadzor (opcija)
Mogućnost upravljanja uređajem na daljinu.
Tehnički podaci
| Model | CHV-IK036NK2(NK3) | CHV-IK036NK2(NK3) | CHV-IK071NK2(NK3) | CHV-IK071NK2(NK3) | CHV-IK071NK2(NK3) | CHV-IK140NK2(NK3) | CHV-IK140NK2(NK3) | CHV-IK140NK2(NK3) | CHV-IK280NK2(NK3) | CHV-IK280NK2(NK3) | CHV-IK280NK2(NK3) | CHV-IK280NK2(NK3) | CHV-IK280NK2(NK3) | CHV-IK560NK2(NK3) | CHV-IK560NK2(NK3) | CHV-IK560NK2(NK3) | |
| Tvornički zadane performanse | |||||||||||||||||
| Hlađenje | kW | 3.6 | 3.6 | 7.1 | 7.1 | 7.1 | 14 | 14 | 14 | 28 | 28 | 28 | 28 | 28 | 56 | 56 | 56 |
| Zagrijavanje | kW | 4 | 4 | 8 | 8 | 8 | 16 | 16 | 16 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 63 | 63 | 63 |
| Regulacija izvedbe | |||||||||||||||||
| Hlađenje | kW | 2.8 | 2.8 | 4.5 | 5.6 | 7.1 | 9 | 11.2 | 14 | 22.4 | 28 | 33.5 | 40 | 45 | 50.4 | 56 | 84 |
| Zagrijavanje | kW | 3.2 | 3.2 | 5.0 | 6.3 | 8 | 10 | 12.5 | 16 | 25 | 31.5 | 37.5 | 45 | 50 | 56.5 | 63 | 94.5 |
| Napajanje | V~Hz/faza | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 |
| Potrošnja energije | W | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Promjer cijevi | |||||||||||||||||
| IHU-KIT | Ø6,35 (3/8") | Ø6,35 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø15.9 (5/8") | |
| Jedinica za obradu zraka | |||||||||||||||||
| Tekućina | mm (inča) | Ø6,35 (3/8") | Ø6,35 (3/8") | Ø6,35 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø12.7 (1/2") | Ø12.7 (1/2") | Ø12.7 (1/2") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø19.05 (3/4") |
| Plin | mm (inča) | Ø9,52 (3/8") | Ø9,52 (3/8") | Ø12.7 (1/2") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø15.9 (5/8") | Ø19.05 (3/4") | Ø22.2 (7/8") | Ø25.4 (1") | Ø25.4 (1") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") | Ø28.6 (1 1/8") | Ø31,8 (1 1/4") |
| Način povezivanja | mm | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen | lemljen |
| Dimenzije (širina x dubina x visina) | |||||||||||||||||
| EXV kutija | mm | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 203x326x85 | 245x500x120 | 245x500x120 | 245x500x120 |
| Kontrolna kutija | mm | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 334x284x111 | 3334x284x111 | 3334x284x111 | 3334x284x111 |
| Prijevoz | mm | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 539x461x247 | 759x645x180 | 759x645x180 | 759x645x180 |
| Neto težina | kg | 10 | 10 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 13 | 13 | 13 |
| Model | CHV-IK560NK2(NK3) +CHV-IK140NK2(NK3) | CHV-IK560NK2(NK3) +CHV-IK280NK2(NK3) | CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) +CHV-IK140NK2(NK3) | CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) +CHV-IK280NK2(NK3) | CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | |
| Tvornički zadane performanse | |||||||||
| Hlađenje | kW | 90 | 112 | 140 | 168 | 182.0 | 196.0 | 224.0 | 252.0 |
| Zagrijavanje | kW | 110,5 | 126 | 157.5 | 189 | 204.5 | 220,5 | 252.0 | 283.5 |
| Napajanje | V~Hz/faza | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 |
| Potrošnja energije | W | 8+8 | 8+8 | 8+8 | 8+8 | 8+8+8 | 8+8+8 | 8+8+8 | 8+8+8 |
| Promjeri cijevi | |||||||||
| Jedinica za obradu zraka | |||||||||
| Tekućina | mm (inča) | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø19.05 (3/4") | Ø22.2 (7/8") | Ø22.2 (7/8") | Ø22.2 (7/8") |
| Plin | mm (inča) | Ø38,1 (1 1/2") | Ø38,1 (1 1/2") | Ø41,3 (1 5/8") | Ø41,3 (1 5/8") | Ø41,3 (1 5/8") | Ø44,5 (1 3/4") | Ø44,5 (1 3/4") | Ø44,5 (1 3/4") |
| Način povezivanja | mm | lemljen | lemljen | lemljen | lemljen | lemljen | |||
| Dimenzije (širina x dubina x visina) | |||||||||
| EXV kutija | mm | 246x500x120 + 203x326x85 | 246x500x120 + 203x326x85 | 246x500x120 + 246x500x120 | 246x500x120 + 246x500x120 | 246x500x120 + 246x500x120 + 203x326x85 | 246x500x120 + 246x500x120 + 203x326x85 | 246x500x120 + 246x500x120 + 246x500x120 | 246x500x120 + 246x500x120 + 246x500x120 |
| Kontrolna kutija | mm | 334x284x111 + 334x284x111 | 334x284x111 + 334x284x111 | 334x284x111 + 334x284x111 | 334x284x111 + 334x284x111 | 334x284x111 + 334x284x111 + 334x284x111 | 334x284x111 + 334x284x111 + 334x284x111 | 334x284x111 + 334x284x111 + 334x284x111 | 334x284x111 + 334x284x111 + 334x284x111 |
| Neto težina | kg | 13,0 + 10,5 | 13,0 + 10,5 | 13,0 + 13,0 | 13,0 + 13,0 | 13,0 + 13,0 + 10,5 | 13,0 + 13,0 + 10,5 | 13,0 + 13,0 + 13,0 | 13,0 + 13,0 + 13,0 |
| IHU-KIT | Učinkovitost | Kapacitet izmjenjivača (dm³) | Kapacitet izmjenjivača (dm³) | Kapacitet izmjenjivača hlađenja (kW) | Kapacitet izmjenjivača hlađenja (kW) | Kapacitet izmjenjivača grijanja (kW) | Kapacitet izmjenjivača grijanja (kW) | Preporučeni protok zraka (m³/h) | Preporučeni protok zraka (m³/h) |
| Model | CHV-IK | Minimum | Maksimalno | Minimum | Maksimalno | Minimum | Maksimalno | Minimum | Maksimalno |
| CHV-IK036NK2(NK3) | 2.8 | 0,67 | 0,75 | 2.5 | 2.8 | 2.8 | 3.2 | 375 | 532 |
| CHV-IK036NK2(NK3) | 3.6 | 0,75 | 0,96 | 2.8 | 3.6 | 3.2 | 4 | 420 | 684 |
| CHV-IK071NK2(NK3) | 4.5 | 0,96 | 1.2 | 3.6 | 4.5 | 4.5 | 5 | 540 | 855 |
| CHV-IK071NK2(NK3) | 5.6 | 1.2 | 1.5 | 4.5 | 5.6 | 5 | 6.3 | 675 | 1064 |
| CHV-IK071NK2(NK3) | 7.1 | 1.5 | 1.9 | 5.6 | 7.1 | 6.3 | 8 | 840 | 1349 |
| CHV-IK140NK2(NK3) | 9.0 | 1.9 | 2.4 | 7.1 | 9 | 8 | 10 | 1065 | 1710 |
| CHV-IK140NK2(NK3) | 11.2 | 2.4 | 2.99 | 9 | 11.2 | 10 | 12.5 | 1350 | 2128 |
| CHV-IK140NK2(NK3) | 14.0 | 2.99 | 3.74 | 11.2 | 14 | 12.5 | 16 | 1680 | 2660 |
| CHV-IK280NK2(NK3) | 22.4 | 3.74 | 5.98 | 14 | 22.4 | 16 | 25 | 2100 | 4256 |
| CHV-IK280NK2(NK3) | 28.0 | 5.98 | 7.48 | 22.4 | 28 | 25 | 31.5 | 3360 | 5320 |
| CHV-IK280NK2(NK3) | 33.5 | 7.48 | 8/94 | 28 | 33.5 | 31.5 | 37.5 | 4200 | 6365 |
| CHV-IK280NK2(NK3) | 40.0 | 8/94 | 10.68 | 33.5 | 40 | 37.5 | 45 | 5025 | 7600 |
| CHV-IK280NK2(NK3) | 45.0 | 10.68 | 12/02 | 40 | 45 | 45 | 50 | 6000 | 8550 |
| CHV-IK560NK2(NK3) | 50.4 | 12/02 | 13.46 | 45 | 50.4 | 50 | 56.5 | 6750 | 9576 |
| CHV-IK560NK2(NK3) | 56.0 | 13.46 | 14.95 | 50.4 | 56 | 56.5 | 63 | 7560 | 10640 |
| CHV-IK560NK2(NK3) | 84.0 | 14.95 | 22.43 | 56 | 84 | 63 | 94.5 | 8400 | 15960 |
| CHV-IK140NK2(NK3) +CHV-IK560NK2(NK3) | 98.0 | 22.43 | 26/17 | 84 | 98 | 94.5 | 110,5 | 12600 | 18620 |
| CHV-IK280NK2(NK3) +CHV-IK560NK2(NK3) | 112.0 | 26/17 | 29/9 | 98 | 112 | 110,5 | 126 | 14700 | 21280 |
| CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | 140.0 | 29/9 | 37.38 | 112 | 140 | 126 | 157.5 | 16800 | 26600 |
| CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | 168.0 | 37.38 | 44.86 | 140 | 168 | 157.5 | 189 | 21000 | 31920 |
| CHV-IK140NK2(NK3) +CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | 182.0 | 44.86 | 48.59 | 168 | 182 | 189 | 204.5 | 25200 | 34580 |
| CHV-IK280NK2(NK3) +CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | 196.0 | 48.59 | 52.33 | 182 | 196 | 204.5 | 220,5 | 27300 | 37240 |
| CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | 224.0 | 52.33 | 59.81 | 196 | 224 | 220,5 | 252 | 29400 | 42560 |
| CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) +CHV-IK560NK2(NK3) | 252.0 | 59.81 | 67.28 | 224 | 272 | 252 | 306 | 33600 | 51680 |
